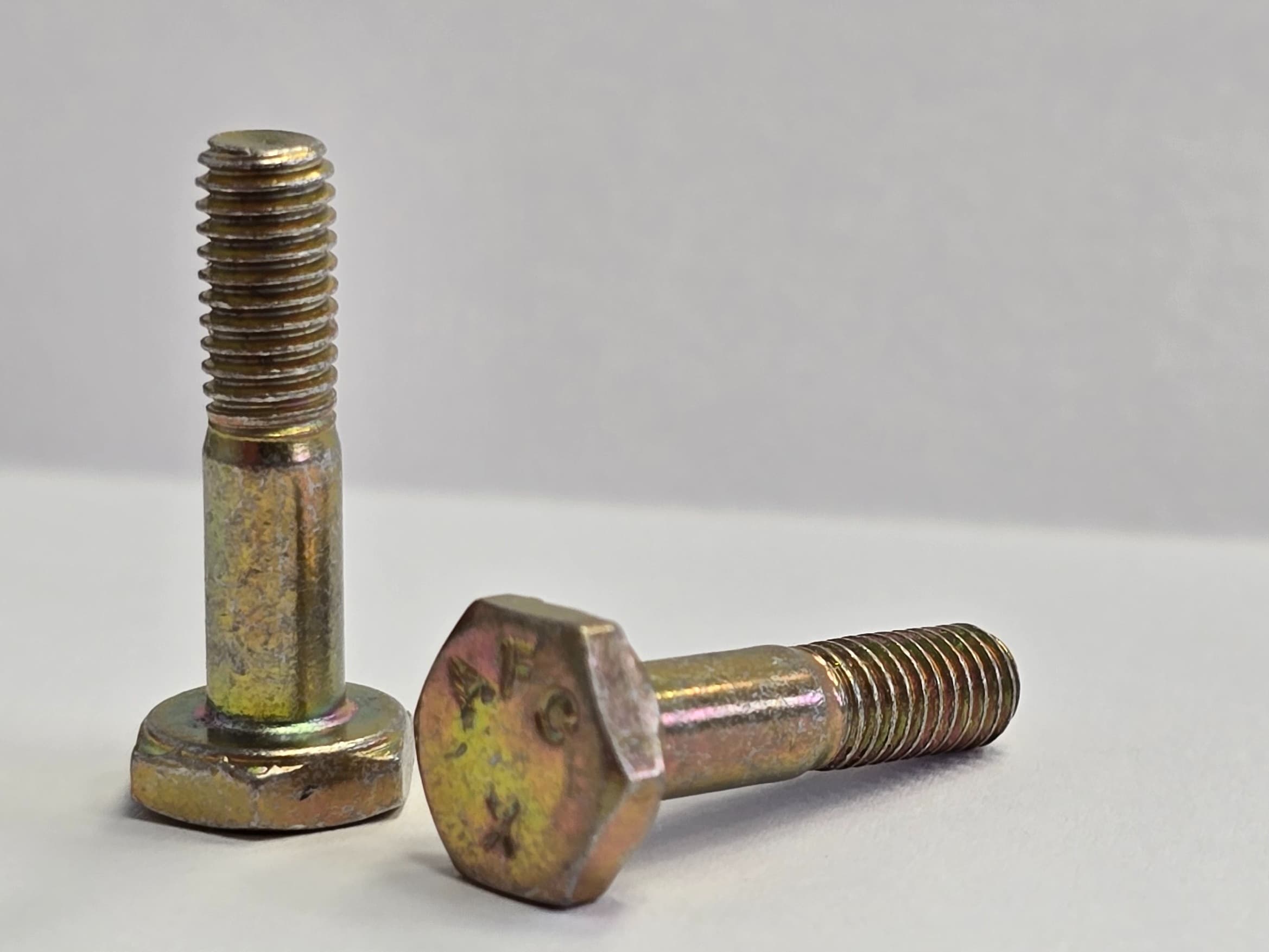

AN3-6A · P/N (112233)

Данные детали

Каталожный номер

(112233)

Производитель

USA

Категория

болты

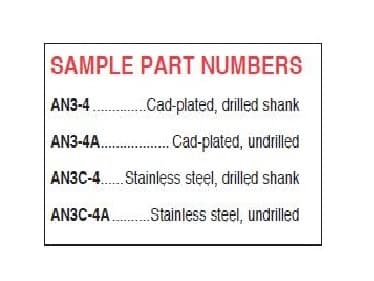

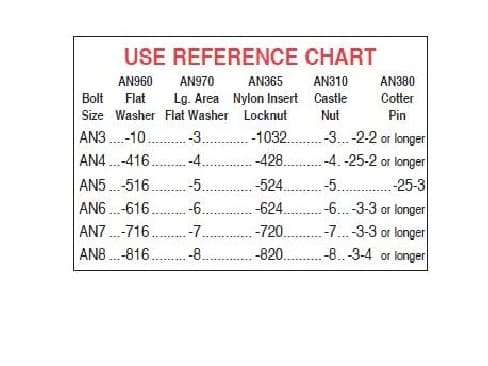

Авиационные болты с шестигранной головкой изготавливаются из высокопрочной легированной стали типа 4037 или 8740 (наиболее часто используется сталь типа 8740). Болты подвергаются бесцентровой шлифовке и нарезаются резьбой после термообработки. Минимальная прочность на растяжение 125 000 PSI. Покрытие кадмием в соответствии со спецификацией QQ-P-416A, тип II, класс 3. Доступны с отверстием для шплинта на стержне или без него для установки стопорной гайки, а также с отверстием в головке для страховочной проволоки или без него. Для болтов с отверстием на стержне добавьте букву «A» после номера с дефисом. Для болтов с отверстием в головке добавьте букву «H» после номера AN (AN3H-15). См. примеры на иллюстрациях. «C» обозначает нержавеющую сталь типа 431 (содержит магнитное железо). Длина авиационных болтов AN измеряется от нижней части головки до конца стержня. «Зажим» — это нерезьбовая часть стержня. См. таблицу для перевода длины и/или размера зажима в соответствующие обозначения AN. «C» означает нержавеющую сталь. Остальные имеют кадмиевое покрытие.

Дополнительные фотографии
